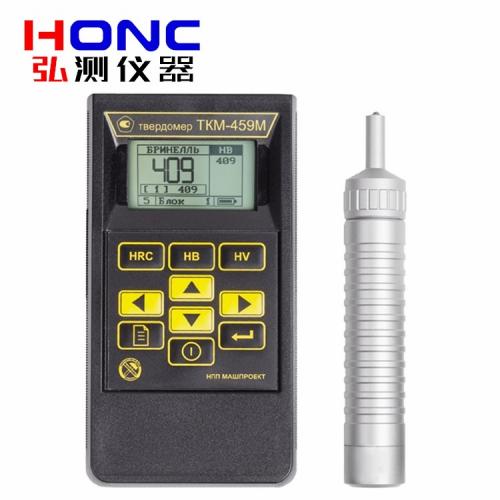

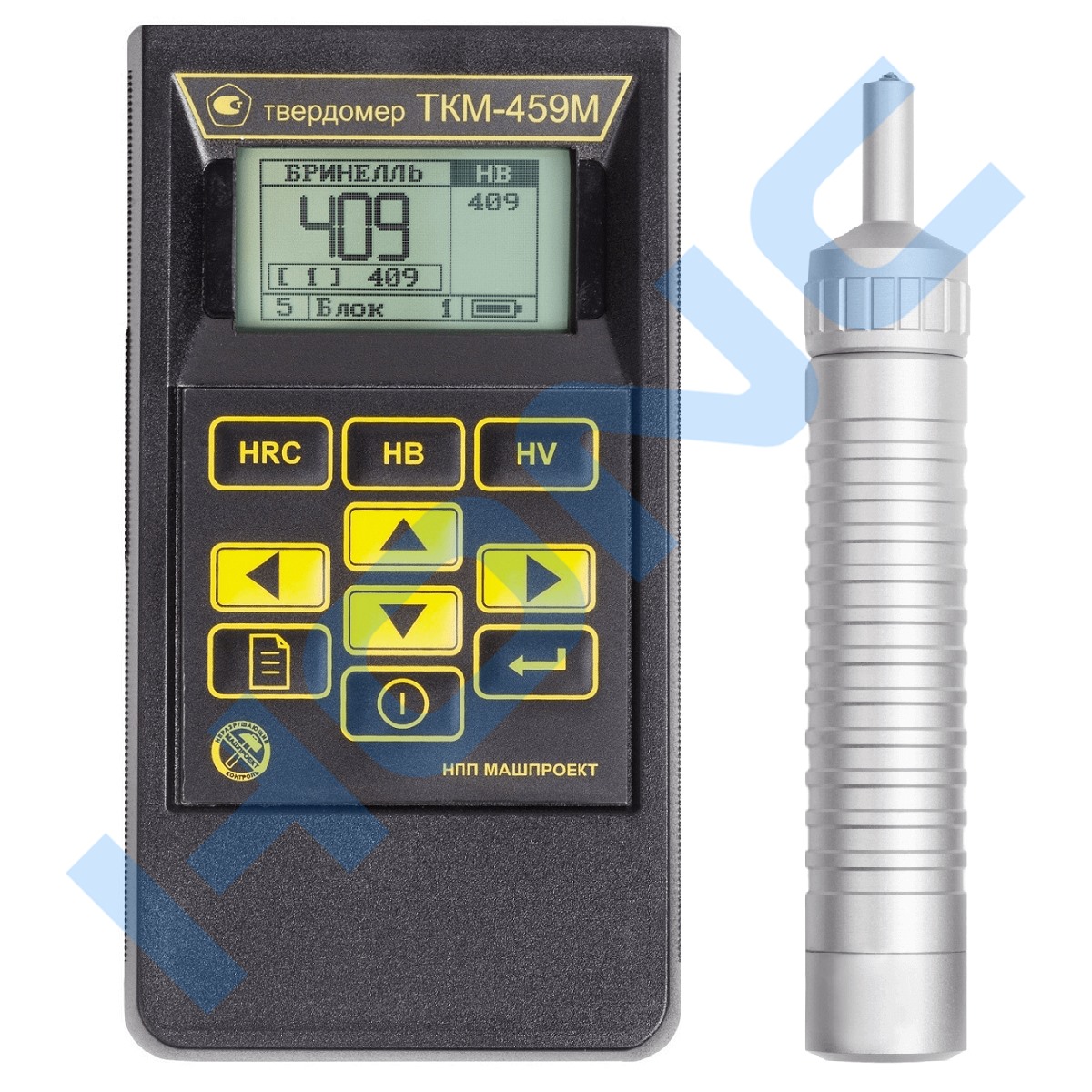

TKM-459M型 便攜式超聲波硬度計【俄羅斯Mashproject LLC】
產品簡介 Product introduction
20多年前，作為蘇聯國防工業主要研究所之一的列寧格勒（現俄羅斯-圣彼得堡）中央材料研究所的分拆機構，研究和生產公司Mashproject LLC成立。
我們公司生產和供應用于金屬及合金產品無損檢測和技術診斷的便攜式高精度設備：
● UCI 和 里氏硬度計；
● 各種探傷儀，包括渦流 (EC) 探傷儀；
● 裂紋深度測量?jī)x；
● 磁性金屬分析儀/矯頑力計。
我們充分了解各種工作環境的特點。因此，我們開發的設備能夠在實驗室、污染的生產車間空氣、炎熱的夏季或北方的冬季等惡劣環境下舒適使用。定制化是我們的首要任務之一。正因如此，Mashproject LLC 的產品在無損檢測設備市場備受客戶青睞。
我們的設備廣泛應用于各行各業的大型制造商，包括石油天然氣生產、能源行業、機械工程、航空工業、冶金工業等等。我們專注于便攜式硬度計的設計和生產，能夠?qū)Ω鞣N鋼、鑄鐵、青銅、黃銅、銅、鋁等材質的產品進行簡單快捷的硬度測試，無論其尺寸、壁厚或表面特性如何。
高精度便攜式超聲波硬度計、TKM-459M，適用于實驗室、制造和現場條件下快速測量金屬物品的硬度。該設備可對冶金、機械工程、航空航天、船舶制造、核工業、石油和天然氣工業領域的產品進行無損質量控制。該硬度計適用于測量碳素結構鋼的基本硬度制，包括布氏硬度 (HB)、洛氏硬度 (HRC)、維氏硬度 (HV)。該硬度計采用 UCI 方法（超聲波接觸阻抗法）。
目前，硬度測試可采用的方法很多，如布氏、洛式、維氏、里氏、超聲波法等。其中布氏和洛式對被測物表面損傷較大、而維氏成本較高，且都不能測試大型工件；里氏硬度計屬間接測量硬度，測試布氏、洛式、維氏偏差較大。隨著微處理器的技術發展，超聲波無損檢測方法已獲得了行業認可，其中超聲波測厚儀和探傷儀已經廣泛應用，而超聲波硬度計也在國外普及。

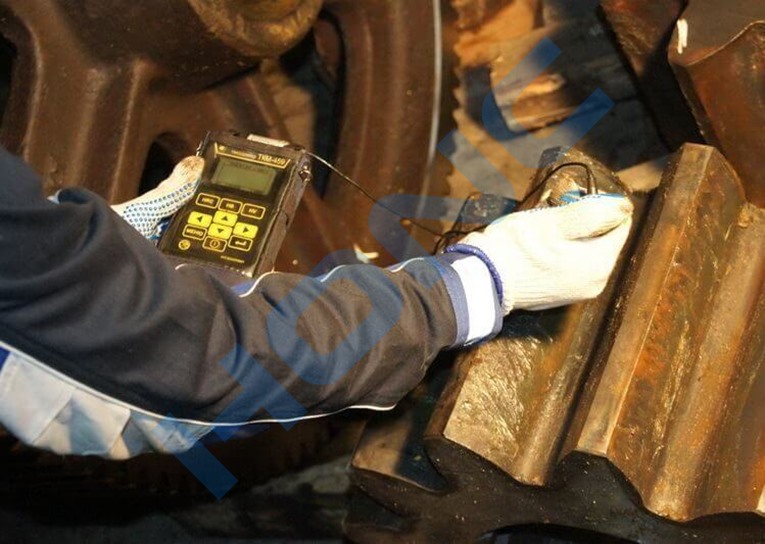

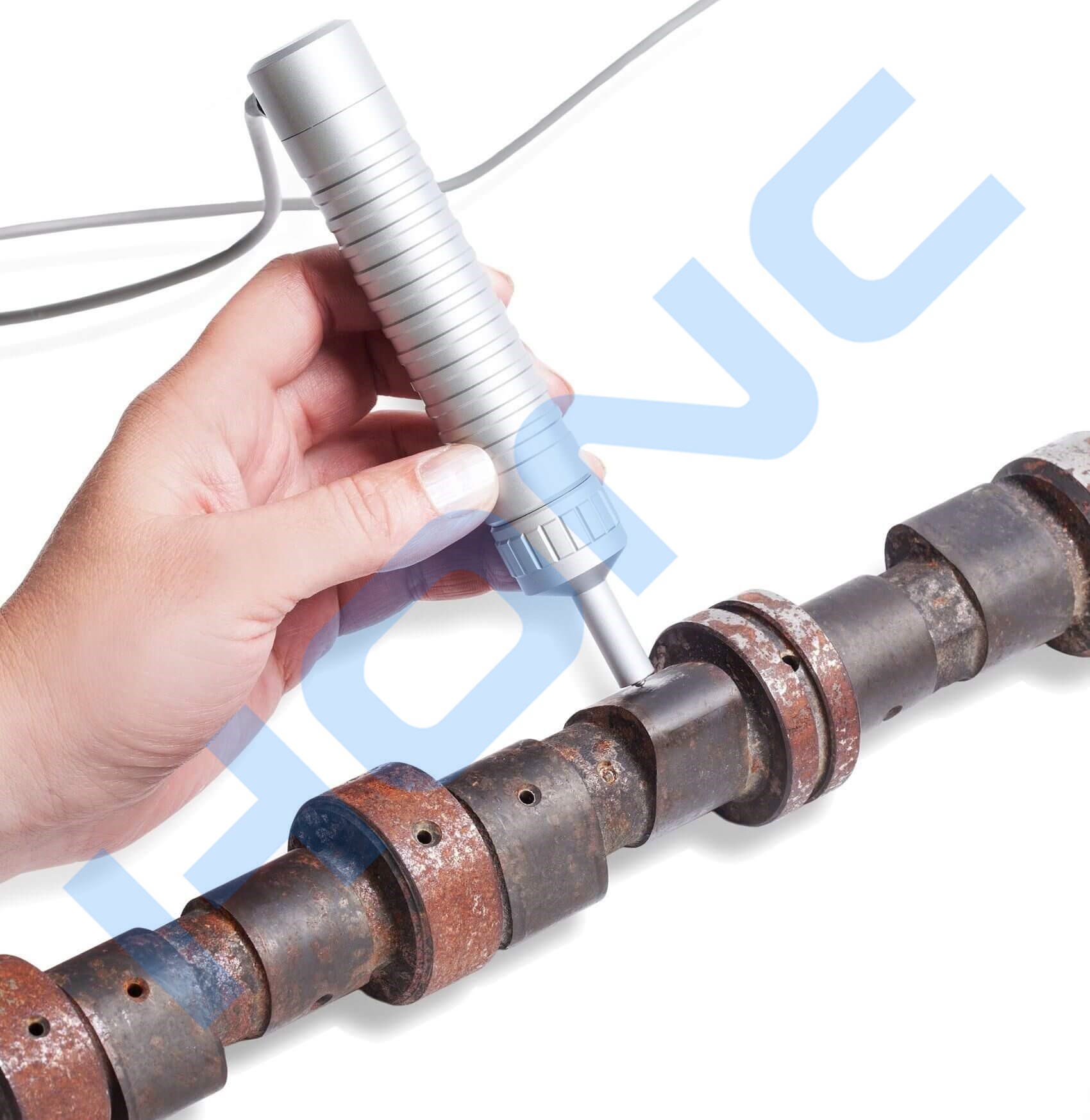

TKM-459M型 高精度便攜式超聲波硬度計【俄羅斯Mashproject LLC】，可測量的工件部位包括法蘭盤邊緣和齒輪根部、齒面、齒頂、端面、傘齒輪、沖壓件、淬火件、氮化層、滲碳層、工模、薄板；表面硬化的齒和齒輪的測量；錐度部有硬度測量；軸和薄壁管道、容器的測量；車輪、渦輪轉子的硬度測量；鉆頭的刀口的硬度測量；焊接部位。
TKM-459超聲波硬度計，已列入俄羅斯聯邦國家計量器具登記冊。
符合 TP TC 004/2011 和 TP TC 020/2011 的要求。
應用范圍 Applications
● 評估滲碳，標準淬火和高頻淬火值；
● 焊接縫隙硬度的測量（坦克，船體，橋梁，鐵塔等）；
● 齒輪表面的硬度測量（較小的工件）；
● 測量的結構強度或硬度設施；
● 100 ％在線檢測的組成部分（發動機閥門，機架，曲軸，軸承等）；
● 適用于鋼鐵、有色金屬及合金；
● 可以測量表面硬化層(如滲碳、滲氮、高頻淬火等)和鍍層(如鍍鉻面等)的硬度；
● 可以測量工件的拉伸強度MPa；
● 可以測量薄壁和工件邊緣；
● 測量區域小, 可以測量弧面、錐面和一些形狀復雜的工件；
● 可測量輕, 小工件；
● 可測量狹小空間的硬度, 如直徑大于5mm的盲孔或凹槽；
● 可以在任何方向測量, 便于測量大型工件；
● 對工件表面粗糙度要求較?。?/span>
TKM-459 可測量以下材料的硬度：
– 碳鋼和結構鋼；
– 表面硬化層（例如滲碳、氮化、高頻電流淬火）的工件；
– 耐熱、耐腐蝕、防腐鋼；
– 鍍層（鉻）、堆焊、電鍍層（鉻）、表面處理；
– 結構復雜的工件、復雜形狀的產品（齒輪、軸）；
– 薄壁小尺寸產品，
– 在局部研究材料特性時，對細顆粒材料制成的產品進行研究。
工作原理 Working principle
超聲波硬度計基于超聲接觸阻抗測量原理，也稱UCI（Ultrasonic contact Impedance）方法。當被測材料與傳感器接觸時，在均勻的接觸壓力下，傳感器桿的諧振頻率隨試件的硬度而改變。探頭中的傳感器桿，一端和一個大質量剛體固定在一起，另一端鑲有金剛石。當壓頭被壓到工件上，在固定負荷作用下，對彈性模量相同的工件來說，硬度愈低，那么壓頭與工件表面的接觸面積愈大，從而阻尼傳感器桿的壓頭端的壓痕大小也愈大，于是此端振動幅度也愈小，諧振頻率就愈高。計量該頻率的變化達到測量硬度的目的，采用機電轉換的信號拾取方式，顯示出硬度值。該方法對被測件的損傷小，為無損傷測量。
性能特點 Performance characteristics
■ 測量快速準確；
■ 可以測量到不足5mm的狹槽和內孔；
■ S型、K型、H型、C型、U型多種傳感器自由選擇；
■ 獨有的測試支架方便小尺寸零件測量；
■ 可自行校準儀器（通過兩個標準樣塊可對儀器測值校準）；
■ 擁有6000個數據的超大存儲空間；
■ 液晶顯示；
■ 通訊接口可以與電腦進行連接；
■ 不受測量物內側情況影響，適用于復雜外形和難以接觸的部位；
■ 測量方向可以全方向自由變化——上下左右不論哪個方向都可以不用補償直接測量；
■ HV、HRC、HB、HSD、HRA、HRB、多種硬度制——可互相轉換；
測量性能優點：
● 讀數穩定，不受傳感器按壓力度和時間的影響。
● 易于測量被測工件的狹小空間區域，傳感器的空間位置不會影響測量結果。
● 超小控制區域面積（最小 1 毫米）。
● 可控制 5 毫米以上的槽孔和盲孔（其他競爭產品可能無法提供）。
● 被測產品的壓痕幾乎不可見。
● 對產品表面曲率、厚度和重量的敏感度低。
產品設計優點：
● 直觀的測量顯示界面符合硬度計算標準，并按照“即插即用”原則。
● 發出超過規定讀數閾值的信號。
● 獨特的統計數據處理和讀數平均系統。
● 使用 2 個標準硬度塊可以快速對硬度計進行校準。
● 靈活的設備內存組件，用于記錄測量結果和數據分析。
● 使用不超過 2 個控制樣本對硬度計刻度進行額外校準；
● 使用 2 至 10 個控制樣本進行未知硬度材料額外校準。
被測產品的要求：
● 重量超過 1 公斤且厚度超過 2 毫米的被測物品，無需額外準備，可直接測量；
● 重量不足1公斤的超薄被測物品，建議用虎鉗固定夾緊或用固定膏（粘接劑）固定在支撐板上；
● 厚度小于2毫米的被測物品，應用固定膏（粘接劑）固定在虎鉗中或支撐板上；
● 被測產品的受控表面粗糙度優于1.6Ra，將會提供更佳測量精度，無需增加平均次數。
TKM-459超聲波硬度計測量模式：
● 常用硬度標尺：
硬度基本單位：洛氏硬度HRC、布氏硬度HB、維氏硬度HV。適合大部分產品的常規硬度測試。
● 通過對基本硬度標尺進行額外校準：
根據 HRA、HRB、HSD 標度和抗拉強度（MPa，根據 GOST 22791-77 重新計算）。適合高合金鋼、特種鑄鐵和有色金屬的硬度測試。
● 通過附加硬度標準（由用戶定義或由制造商添加）：
由用戶根據未知硬度材料進行自定義校準測量。適合特殊材料或非常規材料的硬度計測試。
測量結果與統計處理智能系統：
● 測量統計處理的參數：
1.最大值、最小值、平均值、平均值的標準差。
2.與用戶設定值的平均偏差，結果大于/小于該值，最大偏差在值的較大/較小一側。
3.超出范圍上限/下限的結果數（用戶指定），與上限/下限的最大偏差。
4.自動拒絕錯誤測量的結果。
5.顯示所有測量結果。
● 設備內存中的處理結果：
1.計算平均值、標準差。
2.計算一組測量結果中的最大值和最小值。
3.相對于指定硬度值的計算。
4.與指定硬度值相關的結果樣本。
5.在硬度計顯示屏上繪制圖表：相對于平均值；用戶指定的值或范圍。
● 硬度分析軟件【選配】：
1.在電腦上安裝硬度數據分析軟件，進行數據分析和報告輸出。
技術指標 Technical indicators
1、測量范圍：240 ~ 940HV, 90 ~ 450HB, 70.5 ~ 85.5HRA , 51 ~ 100HRB, 20 ~ 70HRC, 35 ~ 102HSD，350 ~ 1500MPa；
2、分辨率：1HV, 1HB, 0.1HRA, 1HRB, 0.1HRC, 1HSD, 1 MPa；
3、測量精度：
● HB布氏硬度：（90 ~ 150）HB：±10HB；（150 ~ 300）HB：±15HB；（300 ~ 450）HB：±20HB；
● HV維氏硬度：（240 ~ 500）HV：±15HV；（500 ~ 800）HV：±20HV；（800 ~ 940）HV：±25HV；
● HRC洛氏硬度：±2HRC；
4、最小測量區域（被測產品表面上放置傳感器區域的直徑）：平面上 ：1 毫米； 盲孔（槽）內 ：5 毫米；
5、最小測量半徑：外圓弧：4mm；內圓?。?mm；
6、硬度計標尺的可附加自定義校準次數：每個尺度 5 個；
7、附加自定義測量模式：3個；
8、一次硬度測量的時間：2秒；
9、計算平均值的測量次數：1~20次；
10、與計算機通信數據輸出接口：USB接口；
11、數據儲存：機身內置30個儲存組；可儲存6000個數據（讀數/測量結果）；
12、計算平均值時剔除明顯錯誤測量結果的算法數量：3；
13、數據輸出：在PC端通過數據線可讀取到機身內置儲存的數據；【選配】
14、報告生成：PC端讀取儲存數據后，可直接生成excel和PDF版標準實驗報告（含測量數據、折線圖、柱狀圖、最大值、最小值、平均值、上下限值等）；【選配】
15、硬度校準：可通過選配的高、低值硬度塊來校準儀器精度；
16、測量模式： HV、HB、HRA、HRB、HRC、HSD、MPa 和3種用戶自定義測量模式；
17、使用環境：-15°C ~ +35°C；
18、電源：內置鎳氫電池；9V 250mAh；
19、主機尺寸：121x69x41mm；
20、主機重量：300g；
21、“A”型標準傳感器的重量：300g；
22、硬度計建議校準時間間隔：1年；
超聲波探頭技術參數：
標準配置 Standard configuration
o 超聲波硬度計主機
o 超聲波探頭、ISH-459C-A-50N【原裝進口】【出廠標配；具體配置以出廠為準。】
o 通訊數據線纜
o USB充電線纜
o 電源適配器
o 探頭保護套
o 隨機文件
o 專用包裝箱
※ 不同型號的機型配置不同；請以實際訂貨范圍為準。
U-459弧形工裝的應用：
選配附件 Optional accessories
■ A型探頭、ISH-459C-A-50N【常用型：通用工件】
■ K型探頭、ISH-459C-K-50N【超短型：適用于管道、罐體或狹小空間的內表面硬度測試】
■ H型探頭、ISH-459C-H-10N【小試驗力：適用于電鍍層（鉻、銅、鎳、鋅、錫）涂鍍層、滲碳層、氮化層、薄壁和小型物品的硬度測試】
■ C型探頭、ISH-459C-C-100N【大試驗力：表面較為粗糙的工件、大型工件、重型設備】
■ A型探頭、ISH-459C-AL-50N【加長定制型：對難以觸及的區域進行硬度測試，例如針孔、凹槽、齒輪齒間區域（尖端長度 65 毫米）】
■ H型探頭、ISH-459C-HL-10N【加長定制型：對難以觸及的區域進行硬度測試，例如針孔、凹槽、齒輪齒間區域（尖端長度 65 毫米）】
■ 耦合劑、ISH-COUPLANT
■ 專用定制穩定型測量支架
■ 平面測量夾具
■ 弧面測量夾具
■ 標準硬度塊、非標定制
