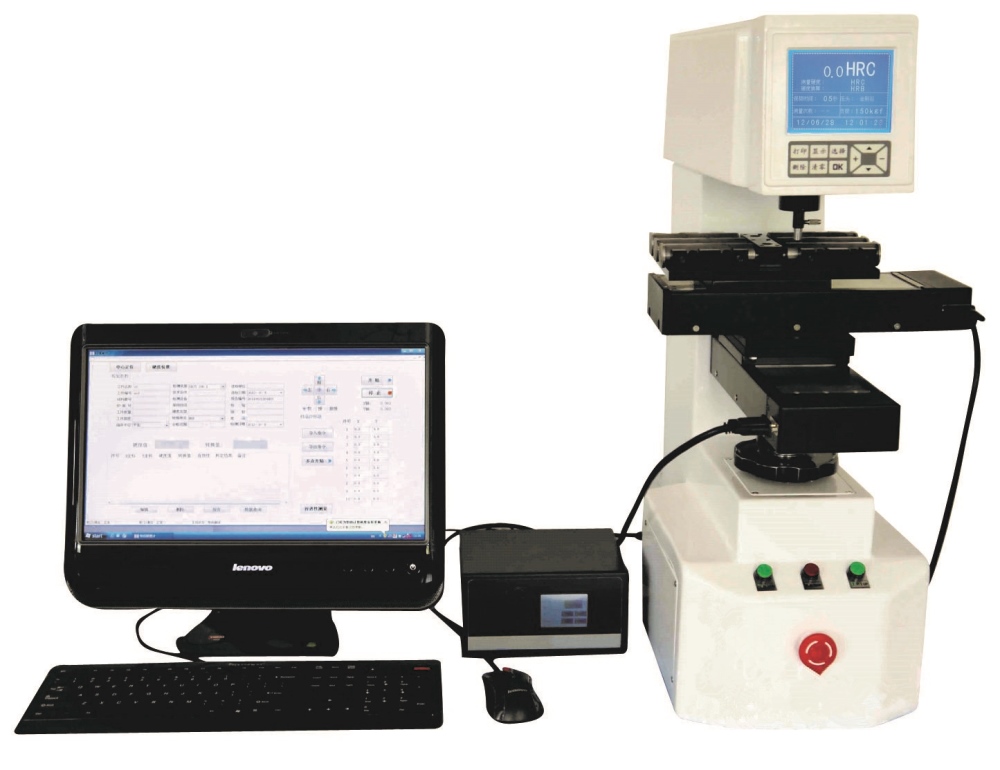

HDC-800Z型 全自動端淬曲線測試硬度計
產品簡介 Product introduction
弘測公司研制的HDC-800Z型 全自動端淬曲線測試硬度計，端淬試驗是判定某種金屬及合金材料的淬硬能力的標準方法。該設備滿足標準GB/T225和 ASTM A 255 、DIN 50191、ISO 642 “鋼淬透性的末端淬火試驗方法?！?nbsp;
端淬試驗的原理是：按照HRC（或HV30）硬度標尺，從端淬試樣的淬火端開始，沿著軸線方向，以一定的間隔，測試多點的硬度值。在縱坐標為硬度值，橫坐標為距離的坐標系中標出各個測量結果的位置，連接各點，畫出一條連續的曲線。
性能特點 Performance characteristics
1、一次最多可自動測量6個端淬試樣的淬透性曲線；
2、測量方式分為：一般淬透性鋼，低淬透性鋼；
3、自動化程度高，試驗過程全自動：
4、樣品自動上升；
5、自動施加初、主試驗力；
6、自動測量硬度值；
7、自動移動樣品進行多樣品多點測量；
8、自動X方向移動（用于測量單個樣品的端淬曲線）；
9、自動Y方向移動（用于測量多個個樣品的端淬曲線）；
10、位置控制準確，測量位置移動重復精度：0.01毫米；運行精度：0.01毫米；
11、硬度計為數顯洛氏硬度計，精度高 ，可與自動系統分開并獨立使用；
12、單件測量、批量測量、ASTM/國標硬度換算表；
13、自動超差報警；顯示不合格工件編號；
14、樣品最小可測量厚度自動顯示；
15、硬度檢測數據庫查詢；
16、自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線。
技術指標 Technical indicators
■ 端淬硬度計：XHR-150DHZ型
1.1、樣品自動上升，自動加預載載和主載荷，硬度值數字顯示（布氏，維氏，洛氏）；
1.2、大屏幕液晶數顯【觸摸屏】；
1.3、讀數分辨率：0.1HRC；
1.4、示值誤差：≤±1 HRC；
1.5、示值重復性：≤0.8HRC；
1.6、硬度標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK；
1.7、標尺轉換：HV、HB、HR、HK；
1.8、預 載 荷：10 kg (98 N)；
1.9、試 驗 力：60kgf(588N)、100kgf(980N)、150kgf(1471N)；自動施加；
1.10、硬度測試范圍：HRA：20-88、HRB：20-100、HRC：20-70、HRD：40-77、HRF：60-100、HRG：30-94、HRH：80-100、HRK：40-10；
1.11、保荷時間： 2-60S；
1.12、數據統計: 總測試次數、最高值、最低值、范圍、平均值、標準差；
1.13、數據輸出：內置打印機 RS-232接口；
1.14、壓頭-外壁距離：160mm；
1.15、電源：AC220V；
1.16、外形尺寸：520*240*720；
1.17、主機重量：約65Kg；
■ 端淬試驗裝置
2.1、用于端淬試驗的X、Y 方向自動載物臺，自動移動樣品到下一步測量位置，移動快捷，移動距離精度高，自動控制試樣移動距離（最大進程：100mm，位移精度：0.01mm）。測量點數及測量位置可設定; 按照相應的標準要求或人工輸入的參數。
2.2、試樣夾緊裝置，彈簧夾持，裝卸方便。每次可放置1-6 個端淬樣品；
2.3、X/Y測試臺：自動X/Y 平臺：180mm*160 mm， 運行精度 0.001 mm；
具體規格如下：
寬度：320 +/- 0.1 mm；
深度：320 +/- 0.1 mm；
高度：100 +/- 0.1 mm；
重量：8.7 +/- 0.4 kg；
各軸的運行距離：
X 軸: 100 mm；
Y軸: 100 mm；
最大承載: 150 Kgf；
2.4、X-Y步進馬達驅動裝置；

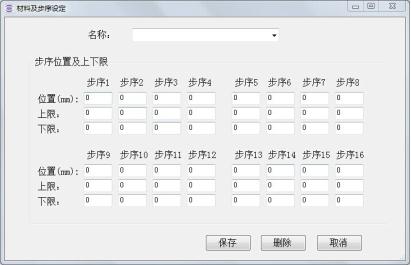

■ 端淬試驗軟件
3.1、自動控制試驗過程，分析及顯示端淬試驗結果；
3.2、自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線；
3.3、可編制試驗方法并存儲，下次試驗時可直接調出試驗方法以及試驗數據，無需重新編制試驗方法和標定；
3.4、輸出打印。
